От «работы в одиночку» к «поточной производственной линии» — технологические преимущества и революция эффективности при штамповке в прогрессивных штампах

В мире штамповочного производства штампы часто называют «матерью промышленности». Среди различных типов штампов прогрессивный штамп (Progressive Die) по праву считается настоящим «чемпионом эффективности» благодаря возможности непрерывного выполнения нескольких операций, высокой производительности и поддержке высокоавтоматизированного производства.

Для производителей, стремящихся повысить производительность, обеспечить стабильное качество и эффективно контролировать себестоимость, прогрессивный штамп — это не просто способ объединить несколько операций штамповки в одном штампе. Это комплексный производственный подход, при котором несколько технологических операций объединяются за счет непрерывной подачи материала, координации нескольких рабочих позиций и одновременного выполнения различных операций. Таким образом, традиционная штамповка по отдельным операциям превращается в непрерывный производственный процесс, напоминающий высокоорганизованную «поточную линию».

1. Основной принцип прогрессивного штампа: координация нескольких операций в одном штампе

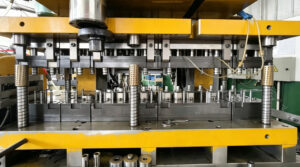

Принцип работы прогрессивного штампа основан на разделении операций и их согласованном выполнении.

В отличие от однопозиционных штампов, при которых заготовку обычно необходимо перемещать между различными штампами или рабочими позициями, прогрессивный штамп разделяет процесс изготовления детали на ряд операций с учетом ее геометрии и требований к формообразованию. К таким операциям могут относиться пробивка отверстий, обрезка, гибка, вытяжка, отбортовка и формообразование. Затем эти операции последовательно располагаются вдоль направления подачи полосового материала.

При каждом рабочем цикле пресса система подачи перемещает полосу на заданный шаг (Pitch). Одновременно разные рабочие позиции выполняют свои соответствующие операции. По мере непрерывного продвижения полосы каждая деталь последовательно проходит все необходимые операции. На последней позиции готовая деталь отделяется от несущего элемента.

Иными словами, прогрессивный штамп не изготавливает одну деталь полностью на одной позиции. Вместо этого разные рабочие позиции одновременно обрабатывают детали, находящиеся на различных стадиях производства.

Главное преимущество такого подхода заключается в том, что несколько операций, которые в традиционном производстве выполнялись бы последовательно, превращаются в непрерывный и параллельный производственный процесс.

2. Ключевое преимущество: значительно более высокая производительность

Наиболее очевидным преимуществом прогрессивных штампов является высокая производительность.

При использовании отдельных штампов после завершения каждой операции заготовку обычно необходимо извлечь, переместить и заново установить. Чем больше операций требуется выполнить, тем больше становится количество промежуточных перемещений, увеличиваются потребность в оборудовании, затраты труда и время на передачу деталей между операциями.

Прогрессивный штамп объединяет эти процессы в единую непрерывную производственную систему. При стабильной работе пресса и системы подачи несколько рабочих позиций могут одновременно выполнять свои операции.

Например, для изготовления детали могут потребоваться пробивка отверстий, обрезка, гибка и формообразование. При использовании традиционных однопозиционных штампов эти операции, как правило, выполняются отдельно. В прогрессивном штампе они могут выполняться последовательно и непрерывно на различных рабочих позициях одного и того же штампа.

Для таких изделий, как электронные контакты, соединители и небольшие прецизионные металлические детали, пригодные для высокоскоростной штамповки, высокоскоростной пресс в сочетании с прогрессивным штампом способен обеспечивать очень высокую производительность. Скорость производства обычно измеряется в SPM (Strokes Per Minute — число ходов пресса в минуту). В зависимости от геометрии детали, свойств материала, конструкции штампа и характеристик пресса производительность может достигать десятков и даже сотен ходов в минуту.

При этом эффективность прогрессивного штампа обусловлена не только высокой скоростью штамповки. Не менее важную роль играет сокращение промежуточных операций транспортировки и ручного труда.

3. Высокая степень автоматизации: непрерывное производство от рулонного материала до готовой детали

Прогрессивные штампы особенно хорошо подходят для интеграции с автоматическими системами подачи материала.

Типичная производственная линия может включать разматыватель, правильную машину, устройство подачи, пресс и систему сбора готовых деталей. Материал поступает в линию в виде рулона, проходит размотку, правку и прецизионную подачу, после чего непрерывно поступает в штамп. Все необходимые операции штамповки выполняются последовательно, а готовые детали автоматически собираются.

В зависимости от особенностей изделия и требований к оборудованию могут применяться различные системы подачи, включая пневматические питатели, роликовые питатели и сервоприводные питатели с ЧПУ.

При высокой степени автоматизации оператору не требуется постоянно вручную извлекать, перемещать и позиционировать отдельные детали. Это позволяет сократить потребность в рабочей силе, одновременно уменьшая количество ошибок позиционирования и рисков для безопасности, связанных с ручными операциями.

Таким образом, прогрессивный штамп представляет собой фундаментальное изменение производственной модели:

Вместо того чтобы оператор перемещал детали между операциями, сами детали автоматически проходят через весь производственный процесс.

Именно это является одной из ключевых причин высокой эффективности прогрессивных штампов при крупносерийном производстве.

4. Несущий элемент и шаг подачи: ключевые факторы стабильной работы прогрессивного штампа

Несмотря на высокую степень автоматизации и производительность, прогрессивные штампы значительно сложнее в проектировании, чем обычные однопозиционные штампы.

Среди множества конструктивных факторов особенно важное значение имеют конструкция несущего элемента (Carrier) и шаг подачи материала (Feed Pitch).

Несущий элемент можно представить как своеобразный «мост», соединяющий заготовки между различными рабочими позициями. В процессе непрерывной подачи он должен обладать достаточной прочностью и жесткостью для надежного перемещения полосы, а также обеспечивать возможность выполнения формообразующих операций и последующего отделения готовой детали.

Неправильно спроектированный несущий элемент может привести к деформации полосы, нестабильной подаче, смещению деталей и даже заклиниванию штампа.

Шаг подачи определяет расстояние, на которое полоса перемещается за один рабочий цикл. В многопозиционной прогрессивной штамповке точность подачи непосредственно влияет на взаимное положение различных операций.

На практике для точного позиционирования и корректировки положения полосы система подачи обычно дополняется такими элементами, как боковые ограничители или боковые ножи (Side Cut) и направляющие штифты (Pilot Pin).

Особенно большое значение это имеет при производстве электронных соединителей и прецизионных контактов, где предъявляются высокие требования к стабильности подачи, точности позиционирования и точности изготовления штампа.

При этом важно понимать, что точность подачи, точность позиционирования в штампе и конечная точность размеров готовой детали — не одно и то же. На конечную точность также влияют свойства материала, конструкция штампа, жесткость пресса, производственные допуски и особенности всего технологического процесса штамповки.

5. Раскладка материала: эффективность — это не только высокая скорость штамповки

Когда речь заходит о прогрессивных штампах, первое, что обычно приходит на ум, — высокая скорость производства. Однако при крупносерийном производстве коэффициент использования материала также является важным фактором, определяющим общую себестоимость продукции.

Прогрессивные штампы обычно работают с непрерывной полосой или рулонным материалом, поэтому схема раскроя и раскладки (Layout) напрямую влияет на расход материала.

При разработке раскладки инженеры должны учитывать геометрию детали, последовательность операций, конструкцию несущего элемента и требования к прочности штампа. Использование подходящих схем — например, однорядной, многорядной или шахматной раскладки — позволяет сократить количество отходов и уменьшить расход материала на перемычки и несущие участки при сохранении необходимых технологических параметров.

Однако максимальное использование материала не всегда является оптимальным решением.

Если чрезмерно уменьшить ширину перемычек или несущих участков ради сокращения отходов, полоса может потерять необходимую прочность. Это способно привести к нестабильной подаче и даже сократить срок службы штампа.

Поэтому качественная раскладка для прогрессивного штампа заключается в поиске оптимального баланса между использованием материала, стабильностью подачи, сроком службы штампа и качеством готовой продукции.

6. Почему высокие первоначальные инвестиции все же оправданы?

Одним из основных недостатков прогрессивных штампов является относительно высокая первоначальная стоимость.

По сравнению с обычными однопозиционными штампами прогрессивные штампы обычно имеют большее количество рабочих позиций, более сложную конструкцию и более высокие требования к обработке, сборке и наладке. При их изготовлении могут применяться прецизионное шлифование, электроэрозионная обработка проволокой, координатное шлифование, а также строгие процессы термообработки.

Поэтому к материалам штампа, производственному оборудованию и квалификации специалистов предъявляются более высокие требования.

Следовательно, прогрессивный штамп не является оптимальным решением для каждого вида штампуемой продукции.

Если объем производства невелик, заказы нестабильны или геометрия детали плохо подходит для последовательной обработки, высокие первоначальные инвестиции могут не окупиться за разумный срок.

Однако для изделий со стабильным спросом, большими объемами производства и конструкцией, подходящей для прогрессивной штамповки, ситуация совершенно иная.

После запуска штампа в массовое производство его стоимость распределяется между большим количеством изготовленных деталей. Одновременно автоматическая подача сокращает потребность в ручном труде, многопозиционная обработка уменьшает количество промежуточных перемещений, а высокая скорость штамповки повышает эффективность использования оборудования.

По мере роста объемов производства доля стоимости штампа и затрат на рабочую силу, приходящаяся на одну деталь, снижается. Именно в этом заключается основной экономический эффект масштаба при использовании прогрессивной штамповки.

7. Суть прогрессивной штамповки — модернизация производственного процесса

Переход от однопозиционных штампов к прогрессивным может выглядеть как простое изменение конструкции штампа. Однако на самом деле это фундаментальное изменение всей производственной концепции.

Традиционная штамповка больше напоминает «работу в одиночку»: одна операция выполняется полностью, после чего заготовка передается на следующую операцию.

Прогрессивная штамповка, напротив, напоминает высокоорганизованную «поточную линию». Каждая рабочая позиция выполняет свою задачу, материал непрерывно перемещается вперед, а детали, находящиеся на разных стадиях изготовления, одновременно подвергаются обработке.

Таким образом, преимущества прогрессивных штампов можно свести к четырем ключевым характеристикам:

Высокая эффективность, высокая степень автоматизации, стабильное качество и низкая себестоимость единицы продукции.

При этом такие преимущества сопровождаются более высокими требованиями к предварительному проектированию и изготовлению штампа.

Поэтому прогрессивная штамповка — это не просто стремление работать на максимально высокой скорости. Это комплексная оптимизация геометрии детали, объема производства, использования материала, возможностей оборудования, срока службы штампа и производственной себестоимости.

Для крупносерийного, стабильного и высокоточного производства переход от отдельных операций к непрерывному, автоматизированному и масштабируемому производству является настоящей революцией эффективности, которую обеспечивают прогрессивные штампы.

От «работы в одиночку» к «поточной производственной линии»: прогрессивный штамп меняет не только скорость штамповки, но и сам подход производителя к организации производства, контролю себестоимости и обеспечению стабильных поставок в больших объемах.
